情報視覚化の研究動向
ソニーコンピュータサイエンス研究所
増井俊之

本稿では最近の情報視覚化の研究動向について解説する。 ページが限られているため、 個々のシステムや技法の解説は行なわず、 情報視覚化研究の概要及び最近の動向についてのみ述べる。

情報視覚化とは

情報視覚化 (Information Visualization)は、 大量の抽象的な情報を効果的に計算機画面に表示することにより ユーザが情報を理解したり操作したりすることを助けるという 比較的新しい概念である。 計算機を用いた視覚化(Visualization)といえば、従来は シミュレーションによる科学技術計算の結果を画面に表示する サイエンティフィックビジュアリゼーション のことをさすのが一般的であったが、 近年はWebの発展や大規模記憶装置の普及などにより 個人でも大量のデータを扱う機会が増え、 また個人で使える安価な計算機でも大量のデータを処理/表示可能に なったことにより、情報視覚化技術に対する需要が高まっている。

サイエンティフィックビジュアリゼーションでは 視覚化の対象が物理現象であることが多いため、 物理的制約により視覚化手法がある程度決まってしまう場合が多い。 たとえば気象シミュレーションを行なう場合、 その結果は実際の地図や地形の上にマッピングして表示するのが 最も妥当であると考えられるが、 情報視覚化の場合はもともと形をもたない抽象的なデータを 視覚化の対象とすることが多いため 表示手法の任意度が大きいという特徴がある。 サイエンティフィックビジュアリゼーションの場合は 専門の科学者の利用を想定しているため 操作のしやすさは特に重視されていないが、 情報視覚化システムの場合は 一般ユーザの使用が前提であり、 またユーザが対話的に表示手法を変化させることにより 静的な表示では得られない情報も得られるようにするために、 視点や検索条件などをユーザが変化させることにより 対話的に表示を変化させることができるようになっているものが多い。

計算機インタフェースでは 様々な簡単な情報視覚化手法が実際に使われている。 たとえばディレクトリ中のファイルを扱う場合、 グラフィカルインタフェースをもつ計算機では ファイルをアイコンとして表示(視覚化)することによって ファイルを捜しやすくする手法がよく使われているが、 これは単純な視覚化の一例である。 より高度な視覚化手法を採用し、 ファイルのサイズやディレクトリ構造などの情報も含めた 表現方法を工夫すれば、 現状よりもずっと使いやすいファイルブラウザを作ることができる可能性がある。 このように、インタラクティブな情報視覚化手法や それを用いた検索手法により、 計算機の使いやすさを格段に向上させることができる可能性がある。

情報視覚化の手法

情報視覚化の手法としては 以下のようなものが研究されている。

情報視覚化のトレンド

ひと昔前は、効果的な情報視覚化を行なうことのできる計算機は 非常に高価であったため、 Xerox PARCなど ごく一部の組織のみで情報視覚化の研究が行なわれていたが、 近年は安価なパーソナルコンピュータでも実時間の3次元表示など 高度な視覚化が充分可能になったうえに インターネットの普及により各種の大規模な情報に アクセスできるようになったため、

誰もが高度な視覚化システムを利用できるようになった
ということができるだろう。 また、 OpenGLのようなグラフィックライブラリや Javaのようなプログラミング環境も近年非常に整ってきたため、 既存の視覚化システムを利用するだけでなく、
誰もが視覚化システムを考案/構築できるようになった
ということもできる。
アーティストやデザイナが 手軽にプログラミングツールや計算機を利用できるようになったため、 Webの情報や実世界の信号を画像や音声に変換する技術を用いた メディアアート作品が近年数多く発表されている。 アーティストが情報視覚化を行なうようになってきた結果、 アニメーションや微妙な色づかいなどに工夫をこらしたような、
機能だけでなく見栄えも良い視覚化システムが増えてきた
ようである。
一方、情報視覚化システムは10年以上の研究の歴史があり、 各種の有用な手法が数多く開発されてきているため、 昔からの研究者の間では
視覚化システムは既に充分研究されており実用段階に入った
という認識があり、 これまでの情報視覚化の研究成果をまとめた書籍が 近年いくつも出版されている。 また、前述の事情と考えあわせると
視覚化システムやその構築ツールが商売になると考えられるようになった
ようである。この結果、 研究所や大学での情報視覚化の研究成果をもとにしたベンチャー企業が 近年いくつも起業されている。

情報視覚化の応用分野

情報視覚化の研究は従来は主に ヒューマンインタフェースなどを専門とする 計算機研究者が中心となって行なわれてきていたため、 最初は研究者が自分のソフトウェア開発に使うために 開発したようなものが多く、 プログラムソースの視覚化システムや デバッグ支援システムなどがしばしば研究の対象となっていたが、 その後はファイル操作や検索のように、 より一般的な計算機操作に使えるものが増えている。
一方、その間に情報視覚化技術はある程度ポピュラーになってきたため、 近年は、大規模な抽象的データを扱わなければならない各種の研究分野において 情報視覚化のこれまでの研究成果が取り入れられるようになってきている。 以下にそのような例を示す。

情報視覚化に関する最近の書籍

前述のように、インタフェース研究者による情報視覚化研究は 一段落したという認識があるためか、 近年情報視覚化に関する書籍が相次いで出版されている。 Xerox PARCのStuart Card, Jock MacKinlayと University of MarylandのBen Shneidermanは、 情報視覚化に関するこれまでの文献を分類し解説を加えた 「Readings in Information Visualization」 [2] を出版した。 情報視覚化に関する1999年より前の論文の多くが採録されている。

Ricardo Baeza-Yatesらは 最近の情報検索技術をまとめた 「Modern Information Retrieval」[1] を出版したが、この中のひとつの章で Marti Hearstは情報検索のための視覚化システムについての サーベイ[15] を行なっている。

また、 Colin Wareの 「Information Visualization」[7] では、 入出力装置やデザインの面に重点を置いて 情報視覚化の解説が行なわれている。

情報視覚化とデザイン

Edward Tufteは 「Envisioning Information」[5]や 「Visual Explanations」[6] において、 情報をいかに表現するべきかについて優れた議論を行なっている。

また Peter Wildburらは 「Information Graphics」[8] で、地図/看板/説明書などにおいて 多様な2次元/3次元の情報をユーザにわかりやすく示すための 数多くの手法を紹介している。

このような分野は 情報デザインインフォメーショングラフィックスなど いろいろな呼ばれ方をするようであるが、 デザイナの領域であると考えられているようである。 情報をわかりやすく表現するという点では、 これらの分野は 情報視覚化と共通しているが、 情報視覚化は 動的に変化する情報や、 計算/計測により結果が変化する情報を扱うことがほとんどである点が 大きく異なっているし、 扱う情報が物理現象に対応していないことが多いという点も 大きく異なっている。
情報視覚化の分野の研究は、 動的/抽象的な情報をうまく扱うという点では成果が上がっているが、 デザイン的に優れたものは非常に少ない。 両分野の手法を統合することにより、 デザインがすぐれておりかつ大量の動的/抽象的な情報を扱える システムの研究が今後の大きな課題となるであろう。
時間的に変化する情報を視覚化する場合、 紙や看板のように静的な表示しか行なえないシステムでは X軸などで時間を表現する以外に方法はないが、 計算機を使えば、 ユーザが時間変化を操作しながら表示を変化させることにより 情報の時間的変化を知ることができる。 このような手法の場合、各時刻においては従来どおりの 静的なデザイン手法が使えるので、 比較的簡単に優れた視覚化を行なうことができると考えられる。

現状の問題点と今後の課題

情報視覚化という言葉や概念は近年定着してきたものの、 研究成果が実際に使われている例はまだまだ少ないようである。 Information Visualizerを提唱しているXerox PARCにおいても 日常の仕事にCone Treesを使ってはいないようである。
現在一般的な計算機では、 スクロールバーやウィンドウのような 単純な視覚化手法を用いたGUIツールが あらゆるところで使われている。 現在のGUIには沢山の工夫が集積されており、 ドラッグアンドドロップのように イディオムとして成立してしまった操作も数多く存在する。 Cone Treesでファイルを効率良く検索できたとしても、 ドラッグアンドドロップができないということであれば 一般ユーザの支持を得られないであろう。 総合的にみて現状のシステムよりはるかに優れており、 かつ既存のシステムと互換性がなければ 新しい視覚化手法を一般に普及させることは難しいであろう。 本当に日常的に使えるレベルの情報視覚化システムが望まれる。 視覚化システムのベンチャー企業は数多く存在するが、 その多くはあまり元気が無いように見えるのも 残念なところである。

前述のように、これまでの情報視覚化研究は デスクトップ計算機における 画面へのマッピング手法/ 必要なものを表示する手法/ インタラクション手法 がほとんどであったが、 今後は以下のような点に関する工夫や研究が 重要になってくると考えられる。

参考文献

  1. Ricardo Baeza-Yates and Berthier Ribeiro-Neto. Modern Information Retrieval. Addison-Wesley, May 1999.
  2. Stuart K. Card, Jock D. MacKinlay, and Ben Shneiderman, editors. Readings in Information Visualization: Using Vision to Think. Morgan Kaufmann Series in Interactive Technologies. Morgan Kaufmann, January 1999.
  3. John Lamping, Ramana Rao, and Peter Pirolli. A focus+context technique based on hyperbolic geometry for visualizing large hierarchies. In Proceedings of the ACM Conference on Human Factors in Computing Systems (CHI'95). Addison-Wesley, May 1995.
  4. Tamara Munzner. H3: Laying out large directed graphs in 3d hyperbolic space. In Proceedings of the 1997 IEEE Symposium on Information Visualization, pp. 2-10, October 1997. http://www-graphics.stanford.edu/papers/h3/
  5. Edward R. Tufte. Envisioning Information. Graphics Press, 1990.
  6. Edward R. Tufte. Visual Explanations. Graphics Press, May 1997.
  7. Colin Ware. Information Visualization: Perception for Design. Morgan Kaufmann Interactive Technologies Series. Morgan Kaufmann Publishers Inc., December 1999.
  8. Peter Wildbur and Michael Burke. 図説 インフォメーショングラフィックス - 情報をデザインするための法則と事例. エムディエヌコーポレーション, May 2000.
  9. Pak Chung Wong. Visual Data Mining. Computer Graphics and Applications, Vol.19, No.5, pp. 20-21, September-October 1999.
  10. 豊田正史, 柴山悦哉. ズーミング技術を用いた 対話的情報検索インタフェース, 第26章, pp. 262-271. in 発見科学とデータマイニング, bit別冊. 共立出版, 5 2000.

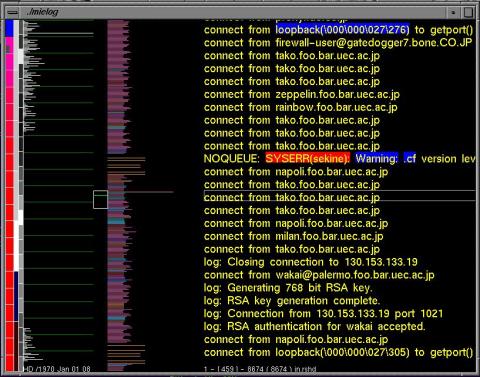

  11. 高田哲司. 見えログ: 情報視覚化を用いた ログ情報調査支援システム. インターネットコンファレンス'99, p. 146. 日本ソフトウェア科学会, December 1999.
  12. http://industry.ebi.ac.uk/~alan/BioWidget/
  13. http://www.caida.org/
  14. http://www.caida.org/tools/measurement/skitter/
  15. http://www.sims.berkeley.edu/%7Ehearst/irbook/chapters/chap10.html
